Colibrì - Camper Iveco Daily 4x4
Schema acqua calda e fredda

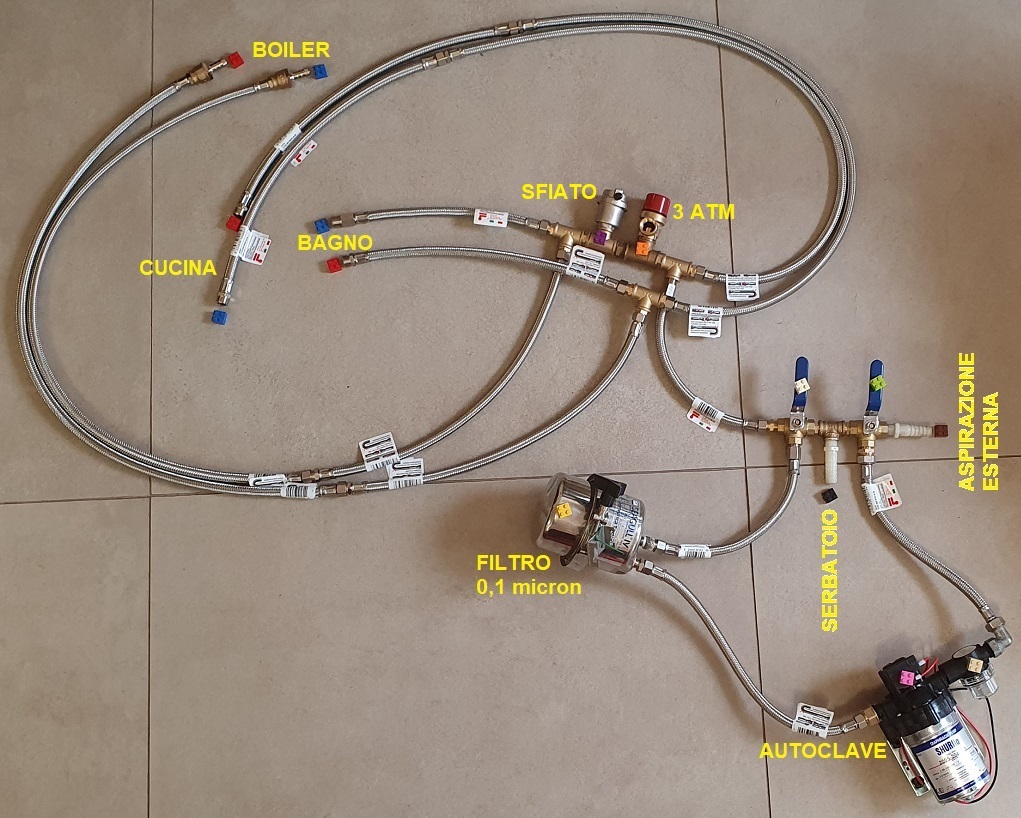

L'acqua calda (evidenziata dai mattoncini di Lego ROSSI) ha uno schema idraulico decisamente semplice: sono collegato tra loro il BOILER e i due rubinetti del BAGNO e della CUCINA.
L'acqua fredda collega tra loro più cose: oltre al BOILER e ai due rubinetti di BAGNO e CUCINA, sono collegati anche l'uscita del FILTRO da 0,1 micron (mattoncino di Lego GIALLO), lo sfiatatore di aria (mattoncino di Lego VIOLA) e la valvola di sicurezza tarata a 3 Atmosfere (mattoncino di Lego ARANCIO)
Poi sono collegati anche le due valvole a sfera a 3 vie e a tre posizioni con "movimento a L" (mattoncini di Lego BIANCO e VERDE) che collegano il serbatoio delle chiare (mattoncino di Lego NERO) e il tubo esterno per fare rifornimento da un rubinetto oppure aspirando direttamente da una tanica (mattoncino di Lego MARRONE) oltre all'AUTOCLAVE (mattoncino di Lego ROSA) dotata di un suo prefiltro sull'aspirazione (mattoncino di Lego BEIGE).
Le pendenze sono fatte in modo che il punto più basso sia il BOILER dove c'è un ulteriore tubo in basso collegato alla valvola ELASI che poi prosegue per l'acqua del WC Thetford dotato di una sua elettrovalvola azionata da un pulsante.

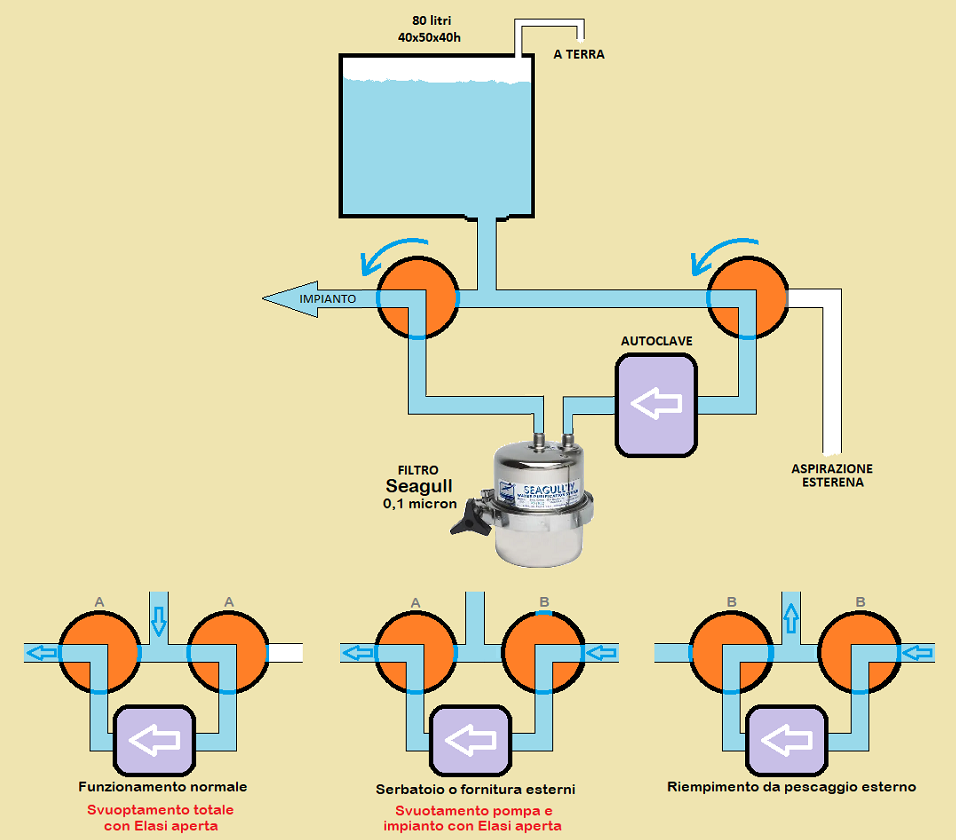

Ecco lo schema di funzionamento delle due valvole di selszione delle funzioni:

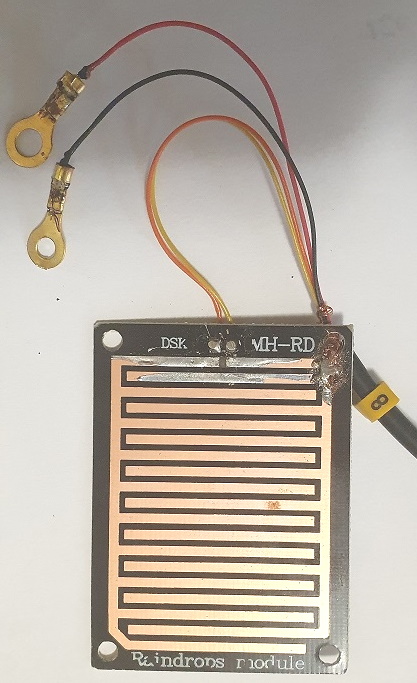

Dei sensori originariamente progettati per la pioggia, vigileranno su eventuali perdite sotto i serbatoi o in altre zone a rischio:
